Accessories For 'RVB' Series

Technical Specifications

Body Steel Chrome Plated/ Brass/ S.S. 304/ S. S. 316
(SS 304L & 316L on Request)
Seals Nitrile
Media Compressed Air
Temperature Upto 85 ° C (Upto 250°C Available on Request)
Leakage Bubble Tight
Type Single Check
Ports Male to Hose / Male to Female
Pressure Refer to Technical Data

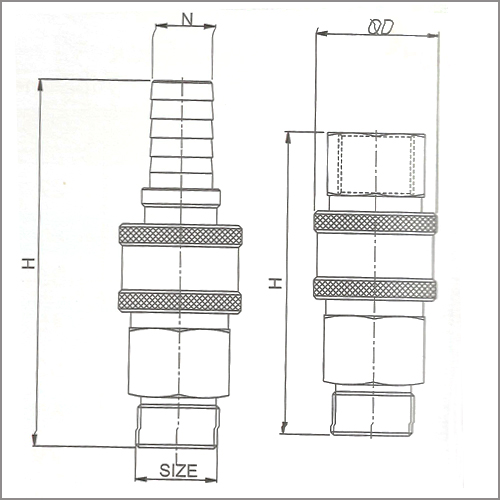

Dimensions :

MODEL SIZE(Bsp) H N ∅D Press. Psi Weight
Hose Female Hose(MxH) Female(MxF)
RVB - S - 4 1/8" 67 55 6.5 17 500 0.045 0.045
RVB - S - 6 1/4" 84 72 8 22 500 0.090 0.110
RVB - S - 10 3/8" 84 70 10 22 500 0.085 0.100
RVB - S - 15 1/2" 107 90 13.7 32 500 0.240 0.260
RVB - S - 20 3/4" 122 104 20.5 38 500 0.380 0.400
RVB - S - 25 1" 128 111 27 44.5 500 0.540 0.550
RVB - S - 32 1.1/4" On Request
RVB - S - 40 1.1/2"
RVB - S - 50 2"

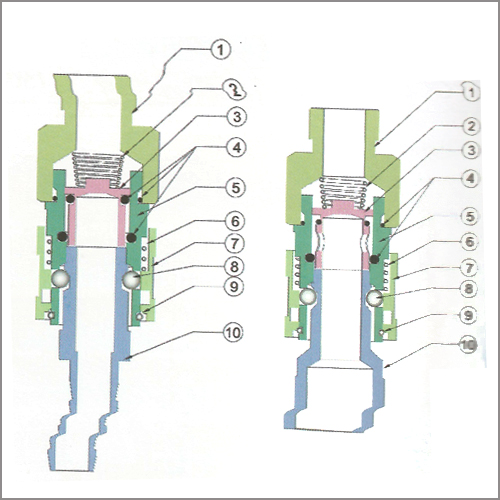

Material Of Construction

No. Part Name Material
1 Socket / Body MS / Brass / SS
2 Spring SS
3 Check Valve Brass / SS
4 'O' Ring NBR
5 Coupler MS / Brass / SS
6 Spring SS
7 Sleeve MS / Brass / SS
8 Ball SS
9 Lock Washer SS / MS
10 Plug / Connector MS / Brass / SS
Note: We reserve the right to change design & technical data furnished due to continious product development without prior notice.
